Гидроизоляция бетона составом Пенетрон проникающий

Гидроизоляция составом Пенетрон — на данный момент, одна из самых современных технологий. Статья описывает назначение, принципы действия и ключевые технические аспекты продукта, которые влияют на практическое выполнение работ и долговечность гидроизоляции.

Гидроизоляция бетона составом Пенетрон проникающий

Пенетрон проникающий — цементно-кристаллизующийся состав для снижения водопроницаемости бетона за счёт образования нерастворимых кристаллических включений внутри капиллярной структуры. Применяют для защиты новых и существующих конструкций от капиллярного подсоса и гидростатического давления воды, когда требуется интегральная гидроизоляция без создания поверхностной мембраны.

Важные практические моменты: состав работает в условиях доступности влаги и свободного гидроксида кальция в матрице бетона; эффективность зависит от пористости поверхности, предварительной подготовки и технологии нанесения.

Как работает Пенетрон проникающий: механизм действия

Механизм действия основывается на доставке активных компонентов в капилляры и микротрещины бетона с последующей химической реакцией, повышающей непрерывность твёрдой фазы и снижающей гидравлическую проницаемость. После нанесения рабочий раствор проникает в поры под действием капиллярного всасывания и диффузии. В местах контакта с влагосодержимым бетоном активные ионы вступают в реакцию с гидроксидом кальция и кремниевыми компонентами, образуя устойчивые к воде кристаллические продукты на стенках капилляров.

Заполнение капилляров новыми кристаллическим связями

Практические следствия механизма: поры и капилляры частично или полностью заполняются кристаллами, уменьшается газопроницаемость и водопроницаемость под давлением; при последующем увлажнении в незаполненных зонах возможен повторный рост кристаллов (самозалечивание мелких трещин). Механизм требует наличия влаги и щелочной среды бетона; на загрязнённых, битумированных или гладких поверхностях проникновение и реакция затруднены. Также важно, что продукт интегрируется в структуру, а не образует гидроизоляционную пленку на поверхности, поэтому совместимость с декоративными и отделочными слоями следует оценивать заранее.

Химический состав и ключевые компоненты

Состав основан на цементной матрице с добавлением мелкодисперсных минеральных наполнителей и активных химических реагентов, дающих кристаллические продукты при взаимодействии с водой и гидроксидом кальция. Ключевые компоненты: портландцементная основа (несёт носительную роль), дисперсный кремнезём и/или другие силикатные добавки (источник кремния для образования силикатов кальция), а также набор активных солей и реагентов, которые катализируют кристаллизацию и контролируют морфологию образующихся фаз.

С практической точки зрения важны следующие свойства компонентов: высокая дисперсность для проникновения в тонкие капилляры, реакционная способность в щелочной среде бетона и отсутствие агрессивных примесей (например, хлоридов), способных вызвать коррозию арматуры. Конкретный набор и пропорции активных веществ являются рецептурой производителя, но принцип контроля — сочетание минеральной основы и химических модификаторов, формирующих стойкие нерастворимые кристаллы.

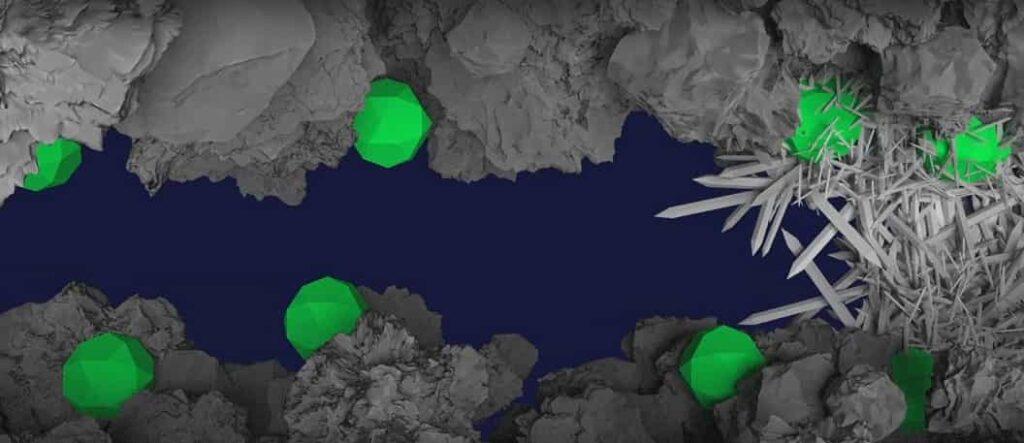

Физико-химические процессы: кристаллизация внутри микропор

Физико-химический процесс включает транспорт растворённых ионов в капиллярную сеть, их адсорбцию на стенках пор и последующую нуклеацию кристаллов. Нуклеация начинается на гидроксидсодержащих участках, где ионы кальция взаимодействуют с кремнием и другими активными компонентами, образуя комплексные силикатные и гидросиликатные фазы (по типу C-S-H). Рост этих кристаллов приводит к механической блокировке капиллярных каналов и снижению эффективного диаметра пор.

Технические последствия: снижение капиллярной всасываемости, увеличение сопротивления гидростатическому давлению и частичное снижение проницаемости для растворённых солей. Процесс идёт постепенно и может продолжаться при циклическом смачивании, что обеспечивает локальное «дозревание» гидроизоляции со временем. Ограничения: при отсутствии свободной влаги либо при недостатке гидроксида кальция реакция либо не идёт, либо идёт с пониженной эффективностью; наличие органических загрязнений и масляных плёнок блокирует транспорт и препятствует образованию кристаллов.

Технические характеристики и эксплуатационные свойства

Пенетрон проникающий обеспечивает внутреннюю гидроизоляцию бетонных конструкций за счёт образования кристаллических структур внутри пор и капилляров. Ключевые эксплуатационные свойства, на которые следует ориентироваться при проектировании и приёмке работ:

Снижение водопоглощения и проницаемости: обработанный бетон демонстрирует существенно уменьшенную капиллярную тягу и фильтрацию воды под давлением; эффект зависит от исходной пористости и влажности бетона.
Проникновение в структуру: активные компоненты проникают в поры и микротрещины на глубину от нескольких миллиметров до сантиметров в зависимости от плотности и степени усадки; это обеспечивает защиту «внутри» бетона, а не только на поверхности.
Паропроницаемость: после кристаллизации структура остаётся паропроницаемой, что уменьшает риск накопления влаги внутри конструкции.
Химическая стойкость: обработанный бетон чаще сохраняет или улучшает устойчивость к агрессивным солям и ионам хлора; конкретные показатели зависят от состава раствора и условий эксплуатации.
Температурная и морозостойкость: слой не создаёт ломкой плёнки, поэтому при нормативных требованиях к бетону морозостойкость не ухудшается; срок службы и стабильность зависят от конструкции и режима работы.
Срок службы: при соблюдении технологии нанесения и правильной подготовки поверхности защитный эффект сохраняется длительно; реальный ресурс определяется состоянием исходного бетона и агрессивностью среды.

Свойство	Практический эффект
Проникновение и кристаллизация	Герметизация капилляров и микротрещин; снижение фильтрации воды
Паропроницаемость	Снижение риска скопления влаги и отслаивания отделки
Устойчивость к гидростатическому давлению	Работает при положительном и в ряде случаев при отрицательном давлении, при условии качества основания

Практическая рекомендация: при оценке технических характеристик ориентируйтесь на испытания на образцах конкретного бетона и протоколы производителя — свойства зависят от плотности, влажности и наличия хлоридов.

Адгезия, прочность покрытия и совместимость с отделками

Пенетрон проникающий не образует поверхностной плёнки; адгезия традиционно оценивается как сцепление обработанного слоя с матрицей бетона, а не «с покрытием». Практические результаты и требования:

Адгезия к основанию определяется подготовкой поверхности: удалением рыхлых элементов, слабого слоя и масел; механическое встряхивание поверхности (пескоструй, жесткая щётка, дробеструй) улучшает контакт и глубину проникновения.
Прочность наружных рендеров и клеёв: после обработки возможно нанесение цементных и цементно-полимерных штукатурок, плиточных клеёв и бетонных наливных смесей; рекомендуется проверять адгезию тестовым участком, особенно для органических красок и дисперсных покрытий.
Совместимость с лакокрасочными системами: органические покрытия могут требовать праймера и контроля по влагопроводимости поверхности; изменение микрорельефа и поглощения влияет на расход и адгезию краски.
Упрочняющий эффект: обработка может повысить сопротивление отслаиванию верхнего слоя бетона и уменьшить пыление поверхности, что положительно сказывается на адгезии последующих слоёв.

Перед масштабным применением везде, где требуется декоративная или защитная отделка, целесообразно выполнить пробный участок (не менее 0,5—1 м²) и испытание на отрыв, чтобы подтвердить совместимость выбранной системы отделки с обработанным бетоном.

Преимущества и ограничения использования Пенетрон проникающий

Преимущества:

Внутренняя гидроизоляция: кристаллическое заполнение пор снижает капиллярный транспорт воды без образования внешнего барьера.
Сохранение паропроводимости: уменьшает риск запирания влаги в теле конструкции.
Работа с действующей влажностью: активируется в присутствии влаги, что удобно при ремонте подтопленных объектов.
Совместимость с последующей отделкой и технологическими слоями при корректной подготовке поверхности.

Ограничения и нюансы применения:

Не является пленочной гидроизоляцией и не заменяет мембран для перекрытия больших деформаций и движения швов; для проблемных швов и температурных швов требуются специальные герметики или профили.
Эффективность снижается на рыхлых, сильно карбонатированных или интенсивно солёных поверхностях — такие места нуждаются в предварительном ремонте и промывке.
Глубокие или активные трещины (значительно более 0,3—0,5 мм) требуют предварительного инъектирования или механического восстановления; самостоятельная кристаллизация в широких трещинах даёт ограниченный эффект.
Нужна корректная влажность при нанесении и отверждении: чрезмерная сухость препятствует проникновению, постоянный поток воды может смывать состав до его активации.

При правильной подготовке и при соответствии объекта требованиям Пенетрон проникающий служит эффективным средством снижения проницаемости и улучшения долговечности бетона; одновременно необходимо учитывать ограничения по типу дефектов и условиям эксплуатации.

Области и типовые объекты применения

Типичные области применения и практические рекомендации для выбора схемы работ:

Объект	Примечания по применению
Фундаменты и подвальные стены	Наносится на внутреннюю или наружную поверхность при наличии доступа; требуется ремонт трещин и зачистка выщербленных участков.
Тоннели, подземные коммуникации	Оказывает эффективную защиту от капиллярной фильтрации и мелких протечек; при активных течах применять в сочетании с инъектированием.
Резервуары и бассейны	Подходит для гидроизоляции чаш и стен при условии качественного ремонта трещин и контроля по водонепроницаемости перед заполнением.
Гидротехнические сооружения	Используется для защиты бетона от фильтрации и агрессивных сред; в зонах интенсивной эрозии и механической нагрузки комбинируется с защитными слоями.
Стоянки и дорожные плиты	Применяется для уменьшения водопроницаемости и солевой агрессии; при необходимости совмещается с верхним защитным покрытием.
Сточные и канализационные сооружения	Увеличивает срок службы конструкций за счёт уменьшения проникновения агрессивных ионов; перед применением контролировать химический состав среды.

При подборе схемы работ важно учитывать доступность поверхности (положительная/отрицательная сторона гидростатического давления), необходимость ремонта трещин и сочетание с другими методами гидроизоляции в проблемных зонах.

Особенности применения в подземных и гидротехнических конструкциях

При применении Пенетрон проникающего в подземных и гидротехнических сооружениях решающими факторами являются уровень гидростатического давления, режим увлажнения поверхности и наличие агрессивных солей. Практические требования и нюансы, которые нужно учитывать на объекте:

Гидростатическое давление: при стабильном поступлении грунтовых вод обработка поверхностей с положительной стороны (со стороны, где расположена вода) обеспечивает оптимальный результат. При необходимости герметизации с «отрицательной» стороны эффективность проникающей гидроизоляции снижается; в таких случаях следует сочетать инъекционные и/или цементные методы с поверхностной кристаллической обработкой.
Влажность поверхности: Пенетрон позволяет работать на влажном, но не на поточно текущем слое воды. Для влажных, но не текущих поверхностей применяют метод нанесения «мокрый по влажному» с последующим поддержанием увлажнения в период отверждения.
Контаминация и солевая нагрузка: высокие концентрации хлоридов и сульфатов требуют предварительной очистки и, при необходимости, локального ремонта пораженных зон. При больших концентрациях солей следует проводить испытания на совместимость и предусмотреть дополнительные защитные мероприятия (например, промывку и нейтрализацию).
Доступ и ограниченные пространства: в подземных сооружениях часто применяют распыление мелкодисперсным оборудованием или нанесение кистью/валиком с последовательными проходами из-за невозможности установки больших машин. План работ должен учитывать вентиляцию и способы контроля влажности в закрытых помещениях.
Температурный режим: оптимальный диапазон работы обычно ограничен (см. инструкцию производителя). При низких температурах замедляется химическое образование кристаллов — требуется более длительное выдерживание и защита от замерзания; при высоких — необходимо избегать быстрого высыхания путем затенения и поддержания влажности.
Совмещение с другими методами: в гидротехнических объектах Пенетрон часто применяют в составе комплексной защиты: инъекция трещин и швов, установка водостопов в холодных швах и последующая кристаллизационная обработка поверхности для долговременного уплотнения капиллярной сети.

При существенном водопоступлении из трещин сначала устраняют активные протечки инъекцией или временной локальной остановкой потока, затем выполняют поверхностную обработку Пенетроном.

Подготовка поверхности перед нанесением

Подготовка поверхности определяет качество проникновения и последующей кристаллизации состава. Алгоритм подготовки должен включать инспекцию, удаление слабых слоев и обеспечение требуемой пористости основания:

Осмотр и документирование: зафиксировать тип дефектов (лонизация, отслоения, трещины), определить степень загрязнения и наличие слойных покрытий.
Удаление слабых и загрязнённых слоев: удалить цементную пленку (laitance), старые краски, жирные пятна и соли. Методы — дробеструйная обработка, пескоструй, шлифовка, механическое фрезерование. Для мелких объектов допустимо применение высоконапорной водоструйки (минимум 200 бар), при сильном загрязнении — до 1000 бар.
Очистка от химических загрязнений: при наличии нефте- и жирообразных загрязнений необходима промывка дегрессивными растворами с последующей промывкой чистой водой и полным удалением средств очистки.
Удаление коррозии арматуры: выступающую коррозию очистить до плотного металла; при необходимости обработать антикоррозийным составом и выполнить локальные восстановительные работы бетона.
Формирование профильной шероховатости: поверхность должна иметь открытую поровую сеть (примерно ICRI CSP 3—6). Недостаточная шероховатость снижает глубину проникновения; чрезмерная — увеличивает расход и может создавать непрерывные канавки.
Удаление высолов и солей: механическая очистка и промывка. При наличии внутренних солевых отложений следует оценить источник — возможно требуется дополнительная гидроизоляция или дренаж.

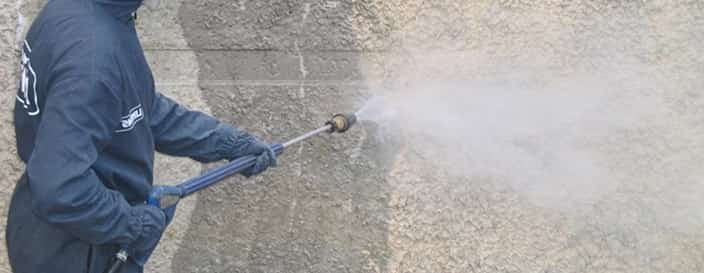

Предварительное увлажнение: довести основание до состояния «saturated surface dry» (SSD) — поверхность влажная, без свободной воды. Нельзя наносить на поверхности с стоячими лужами.
Контроль температуры и погодных условий: избегать нанесения при риске осадков или при температуре ниже рекомендованной. Защитить от ветра и прямого солнца.

Контрольный чек-лист перед нанесением: поверхность чистая и шероховатая; активные протечки локально обработаны; арматура очищена; основание увлажнено до SSD; отсутствуют масляные и солевые пленки.

Ремонт трещин, швов и отверстий перед обработкой

Ремонт дефектов проводят с учётом их типа и ширины. Неправильный выбор метода приводит к продолжению доступа влаги по каналам и снижению эффективности кристаллического слоя.

Тип дефекта	Ширина/состояние	Рекомендуемый метод ремонта
Мелкие капиллярные и волосные трещины	< 0,3 мм	Очистка и нанесение Пенетрон составом в виде покрытия; при необходимости предварительное увлажнение. Часто достаточно двухслойного покрытия.
Статические трещины	0,3—1,0 мм	Инъекционная эпоксидная или цементная инъекция; при невозможности инъекции — расширение бороздой и заполнение неусадочным цементным ремонтом; затем покрытие Пенетрон.
Широкие и активные трещины	>1,0 мм или с активной протечкой	Инъекция гидрофобными полиуретанами для остановки течи; последующая цементная или полимерцементная реставрация. После стабилизации — обработка Пенетроном на всю зону ремонта.
Швы и холодные швы	Переменные	Установка водостопов/гибких уплотнителей; заполнение шва эластичными герметиками с предварительным применением профильных прокладок; поверх швов рекомендовано нанесение защитного слоя Пенетрона с учётом деформаций.
Отверстия и выносы арматуры	Локальные	Удаление поражённого бетона до прочного слоя, антикоррозионная обработка арматуры, заполнение неусадочными ремонтными растворами. После набора прочности — обработка Пенетроном на смежных поверхностях.

Последовательность действий при ремонте трещин и отверстий:

Очистить трещину от мусора, слабо связанных частиц и примесей; при активной протечке приостановить поток инъекцией.
Выбрать метод ремонта по таблице и выполнить инъекцию/заполнение. При использовании ремонтных растворов допускается добавление небольшого количества состава Пенетрон в раствор для улучшения сцепления и кристаллизационных свойств (следовать рекомендациям производителя по дозировке состава).
Дать ремонтному материалу набрать проектную прочность и провести контроль герметичности (при необходимости — тест под давлением).
Обработать зону ремонта Пенетроном совместно с прилегающей поверхностью, обеспечив перекрытие не менее 200—300 мм по периметру ремонта.

Методы нанесения и пошаговая технология работ

Ниже приведена типовая поэтапная технология нанесения Пенетрон проникающего. Перед началом работ следует выполнить пробное нанесение на контрольном участке для подтверждения расхода и удобоукладываемости.

Подготовка раствора:
- Смешивать сухой состав с чистой водой до однородной пастообразной консистенции. Конкретное соотношение вода/сухая смесь зависит от типа продукта; типично объем воды составляет порядка 0,25—0,4 л на 1 кг сухой смеси. Делать тестовую партию и корректировать по пластичности.
- Использовать низкообротную дрель с мешалкой до получения однородной массы, выдержать «набухание» 3—5 минут, затем перемешать повторно.
Нанесение первого слоя:
- Наносить кистью равномерным слоем, добиваясь заполнения пор. Для пористых оснований первый слой должен проникнуть в структуру, поэтому наносить с некоторым усилием и растиранием.
- При распылении выполнять контроль пробным участком, чтобы избежать переизбытка и образования подтёков.
Интервал между слоями и нанесение второго слоя:
- После начального схватывания первого слоя (поверхностно подсох — время зависит от температуры и влажности) наносится второй слой перпендикулярно первому для обеспечения равномерного перекрытия пор и трещин.
- Число слоёв — 2;
Контроль расхода и толщины:
- Ориентировочный расход: 0,4 — 0,6 кг/м2 на слой в зависимости от пористости. Общий расход для двух слоёв — 0,8—1,2 кг/м2. Зафиксировать фактический расход на объекте и сопоставить с ожидаемым.
- Целевой результат — плотное покрытие без пропусков в слое.
Уход за покрытием и отверждение:
- Поддерживать увлажнение обработанной поверхности в течение 72 часа (в зависимости от температуры) — регулярное распыление воды или использование влажных покрытий.
- Защитить поверхность от дождя, прямого солнца и замерзания в первые трое суток.
Проверка качества и приемка:
- Визуальный осмотр на непрерывность слоя и отсутствие мест с недопустимыми пропусками.
- Точечное испытание на водонепроницаемость (локальное заполнение водой, контроль подтёков) или более формальные испытания после полного набора прочности.

Сравнение способов нанесения — кратко:

Метод	Преимущества	Ограничения
Кисть/шпатель	Контроль локальных участков, простота оборудования	Без ограничений
Валик	Быстрый для ровных площадей, хорош для первого слоя	Не рекомендуется
Распыление (безвоздушное/airless)	Высокая производительность, равномерное покрытие	Требует оборудование и опыт; контроль расхода обязательный

Заключительные замечания: перед массовым применением выполнить тестовую зону, подтвердить расход, время схватывания и режим ухода; при сомнениях следовать техническому паспорту конкретного продукта Пенетрон и рекомендациям производителя.

Приготовление рабочего раствора и контроль расхода

Сухой состав Пенетрон смешивают только с чистой питьевой или технической водой до пластичной пастообразной консистенции без комков. Ориентировочная пропорция воды: 0,18—0,25 л на 1 кг сухой смеси (для 25-кг мешка — 4,5—6,5 л). Точное соотношение зависит от желаемой вязкости и температуры: при низких температурах требуется меньше воды, при высоких — чуть больше, но нельзя превышать нормативную влажность смеси.

Оборудование для смешивания: электрический мешалка 300—600 об/мин с лопастной насадкой или строительный миксер. Для больших объёмов — принудительный смеситель.
Порядок смешивания: сначала вливать воду в сухой состав. Перемешивать до однородной массы (не менее 2—4 минут). Избегать вхолостую прогрева от мешалки.
Рабочее время (pot life): обычно 30—60 минут при +20 °C; при повышенной температуре — сокращается. Готовую порцию не разбавляют водой повторно после начала схватывания.

Контроль расхода выполняют по массе расхода на 1 м² и по толщине нанесённого слоя. Ориентировочные значения для поверхностной гидроизоляции: 0,8—1,2 кг сухой смеси на 1 м² для одного слоя. Для стандартной двуслойной схемы общий расход составляет 1,6—2,4 кг/м². Фактический расход зависит от шершавости и пористости основания: на гладком плотном бетоне — меньше, на пористом и рифлёном — больше.

Параметр	Ориентировочное значение
Соотношение вода/сухая смесь	0,18—0,25 л/кг
Расход сухой смеси на 1 слой	0,8—1,2 кг/м²
Общий расход (2 слоя)	1,6—2,4 кг/м²
Температура нанесения	обычно +5…+30 °C (см. ТД производителя)

Регистрация расхода на объекте: взвешивать выданные и оставшиеся мешки, вести учёт площади обработанных участков и количества слоёв. При расчёте бюджета учитывать перерасход на стыках, краях и дефектах поверхности (до +15—25 % к теоретическому расходу).

Технология нанесения кистью, валиком и распылением

Выбор способа нанесения зависит от площади, конфигурации поверхности и требуемой толщины. Кисть и валик эффективны для локальных участков и контроля толщины; распыление — для больших площадей и ускорения работ.

Нанесение кистью

Использовать натуральную или синтетическую кисть средней жёсткости. Наносить состав равномерно, втирающими движениями, добиваясь закрытия пор. На вертикальных поверхностях работать снизу вверх.
Для достижения проектной толщины часто применяют два слоя: первый — «впитывающий», второй — контрольный через 2—6 часов (в зависимости от температуры и влажности).

Нанесение валиком

Рекомендуется валик с ворсом 6—12 мм для равномерного распределения пастообразной смеси. Валик удобен на плоских горизонтальных и вертикальных стенах при необходимости покрытия больших площадей.
При валиковом нанесении возможны провисания на вертикалях; контролируйте толщину и при необходимости корректируйте кистью.

Распыление

Использовать низкообъёмные (low-pressure) или промышленный безвоздушный (airless) оборудования, способное перекачивать густые цементные суспензии. Минимальные требования: фильтры и шланги, рассчитанные на абразивные составы.
Рекомендуемые сопла для airless: диаметр 0,017—0,021 дюйма (ориентировочно), давление — в пределах технических возможностей аппарата для стабильной подачи. Состав можно слегка разжижать водой (не более допустимого производителем) для прохода через фильтры; контроль консистенции обязателен.
Техника распыления: перекрывающиеся проходы 30—50 % для равномерного слоя; избегать образования «пилы» и наплывов. После распыления на вертикях и неровностях пройти кистью для втирания и выравнивания.

Общие технологические рекомендации:

Наносить при температуре основания и воздуха в допустимом диапазоне; избегать прямого солнца и сильного ветра, ускоряющих высыхание.
Первый слой наносят на предварительно увлажнённое, но не мокрое основание. Избегать приложения к стеклянным или устоявшимся пленкам воды.
Интервал между слоями: обычно 2—6 часов при +20 °C; при низкой температуре — дольше. Перед следующим слоем поверхность должна быть матово-сухой, без свободной воды.
После окончания нанесения обеспечивать влажное выдерживание не менее 24—48 часов (опрыскивание, влажные мешки или полиэтилен), особенно в тёплую и ветреную погоду.

Нанесение ремонтных и упрочняющих растворов с Пенетроном

Пенетрон применяют не только как поверхностную гидроизоляцию, но и как компонент ремонтных и упрочняющих цементных растворов. В ремонтных смесях он выполняет роль кристаллообразующего и гидроизоляционного модификатора.

Состав ремонтного раствора: портландцемент, чистый кварцевый песок фракции 0—2 мм (или 0—4 мм для более толстых слоёв), вода и добавка Пенетрон. Соотношение цемент:песок обычно 1:2—1:4 по массе, вода — по удобоукладываемости.
Дозирование Пенетрона в ремонтных смесях: ориентировочно 0,5—2,0 % от массы цемента (массовых долей) в зависимости от требуемого эффекта; точную норму — по технической инструкции производителя.
При приготовлении раствора смешать сухие компоненты, затем добавить воду с постепенной подачей, тщательно перемешать до однородности. Избегать избытка воды — это снижает механические свойства и водонепроницаемость.

Технология нанесения ремонтных растворов:

Подготовить поверхность: удалить рыхлые фрагменты, очистить до прочного бетона, обработать пескоструем или механическим фрезерованием при необходимости.
Нанести тонкую обрызгивающую связку (слабый цементный раствор или разбавленный Пенетрон) для улучшения сцепления.
Наносить ремонтный раствор слоями до проектной толщины (каждый слой не более 20—30 мм при ручной укладке) с уплотнением и выравниванием. Для больших толщин применяют штыкованную укладку или используют специализированные упрочняющие смеси с Пенетроном.
Включить последующее увлажнение и защиту от быстрого испарения не менее 48 часов; при необходимости — механическое выравнивание и финишную обработку спустя 24—48 часов.

При инъекционных работах и заделке сквозных течей сочетание гидравлических цементных «стоп-циментов» для первичной остановки потока и последующего нанесения Пенетрон-обмазки обеспечивает долговременную гидроизоляцию. Пенетрон не заменяет структурный ремонт — при наличии коррозии арматуры или потерях несущей способности предварительно выполняют усиление и восстановление арматуры.

Технологические приёмы для проблемных зон

Работа с проблемными зонами требует адаптации стандартной технологии: активные протечки, постоянно влажные поверхности, трещины и швы требуют комбинированных приёмов и очерёдности работ.

Проблема	Рекомендуемые приёмы
Активные протечки	Сначала локальная остановка потока гидравлическим цементом или пакером; затем очистка и нанесение Пенетрон в два слоя. При сильном давлении — предварительная инъекция цементных или полимерцементных составов.
Постоянно влажные участки (влажная браса)	Предварительное удаление слабого слоя, сушка до матово-влажного состояния струёй воздуха или продувкой, нанесение первого «впитывающего» слоя более жидкой консистенции, затем плотный контрольный слой.
Трещины до 0,4 мм	Очистка и раскрытие трещины, промывка, пропитывание разбавленным раствором Пенетрон, последующее покрытие обычной обмазкой. Кристаллизация в микротрещинах снижает проницаемость.
Широкие трещины и выпады (>0,3—1 мм)	Расширение трещины до V-образного шва, заполнение цементным ремонтным раствором с Пенетроном, штукатурение и окончательная обмазка.
Рабочие швы и деформационные швы	Использование профильных герметиков и эластичных уплотнений; Пенетрон применяют как прилегающую гидроизоляцию, но не как самостоятельную замену уплотняющих систем.
Дефекты уплотнения бетона, пустоты	Инъекция цементных или полимерцементных смесей; после восстановления поверхности — обработка Пенетроном для повышения долговечности.

Практические нюансы и ограничения:

При активных протечках последовательность «сначала стоп-цемент, затем Пенетрон» обеспечивает быстрое снижение потока и долговременную защиту. Прямое нанесение Пенетрона на фонтанирующую течь неэффективно.
На конструкциях с динамическими деформациями (подвижные швы, большие температурные перепады) кристаллическая обмазка должна сочетаться с эластичными системами швов; одна лишь кристаллическая гидроизоляция не устранит утечку в подвижном стыке.
Для подводных или постоянно погружённых участков возможны специальные схемы (увеличенный расход, усиленное увлажнение в период твердения) — такие решения согласовывать с технической инструкцией и испытаниями на объекте.

В проблемных зонах приоритет — устранение источника течи и восстановление прочности основания. Пенетрон эффективен как компонент комплексного решения, но не заменяет структурных мер и специализированных герметиков для подвижных швов.

Обработка активных протечек и влажных участков

При наличии активной протечки первичная задача — снизить напор и организовать возможность нанесения состава. Пенетрон проникающий не всегда способен самостоятельно остановить сильный гидравлический напор; требуются комбинированные приёмы.

Оценка и подготовка. Измерить интенсивность потока и направление воды. Удалить рыхлый бетон, коррозию арматуры и загрязнения вокруг очага течи. Поверхность должна быть очищена механически (щётка, дробеструйка) до звукого бетона.
Временные остановы потока. При больших протечках применяют механические пробки, клиновые заглушки или инъекционные пакеры с полиуретановыми/эпоксидными составами. Эти мероприятия обеспечивают рабочие условия для нанесения Пенетрона.
Локальная заделка и сухая паковка. Для слабых и средних протечек эффективна сухая паковка: сухой цементный или ремонтный раствор запихивают в отверстие под давлением, уплотняют и сразу наносят слой Пенетрона. Важно: паковка должна стабилизировать поток и создать основу для адгезии.
Нанесение концентрированного рабочего раствора. На влажные, но не фонтанирующие участки наносят густой (концентрированный) раствор Пенетрона кистью или шпателем, втирая состав в поры и трещины. Работу проводят послойно: первый плотный слой для заполнения капилляров, затем один-два защитных слоя.
Усиление швов и трещин. Широкие трещины предварительно расшивают, очищают и заполняют ремонтным раствором с добавлением Пенетрона или совместимого упрочняющего компонента. Для активных трещин целесообразна инъекция гидроизолирующих смол, затем обработка Пенетроном.

Важно учитывать: при нерегулируемых гидростатических давлениях и фонтанирующих течах без предварительного механического или инъекционного вмешательства стойкого результата не добиться.

После нанесения обеспечивают влажное отверждение: поддержание влажности поверхности в течение минимум 24—72 часов за счёт увлажнения или парниковой плёнки. Контроль результата — визуальная проверка и пробное заполнение водой/испытание под давлением.

Контроль качества и лабораторные испытания

Контроль качества гидроизоляции Пенетроном должен включать как простые полевые проверки, так и лабораторные исследования образцов. Полевые методы подтверждают герметичность, лабораторные — глубину преобразования структуры и изменение пористости.

Полевые проверки: водоплотный испытательный пруд (ponding) на обработанной площади 24—72 часа, визуальный осмотр на наличие подсосов и капель; тесты распылением/напорной подачей воды с измерением утечки.
Отбор образцов: керны или куски обработанного бетона из нескольких точек (рекомендуется минимум 3—5 проб по зоне) для лабораторного анализа.
Лабораторные испытания: определение проницаемости и водопоглощения (до/после обработки), измерение пористости и распределения по порам, механические испытания (прочность на сжатие и адгезия покрытия), микроструктурные исследования.
Протокол испытаний: фиксировать состав раствора, расход, число слоёв, климатические условия при нанесении и режимы отверждения. Сравнивать параметры с контролем (необработанный бетон) и нормативными требованиями проекта.

Ограничения проверки: микроструктурные и поровые методы требуют специализированных лабораторий и времени; полевые испытания дают быстрый практический результат и должны быть обязательной частью приёмки работ.

Методы оценки глубины проникновения и микроструктурный анализ

Цель оценки — установить толщину зоны, в которой произошли физико-химические изменения бетона (заполнение капилляров, образование кристаллических заполнителей). Комбинация макроскопических и микроскопических методов обеспечивает репрезентативный результат.

Керновой анализ: извлечённые керны распиливают поперёк, поверхность шлифуют и осматривают оптическим микроскопом. Измеряют расстояние от поверхности до границы изменённой зоны по нескольким точкам и вычисляют среднее значение.
Полирование и SEM/EDS: готовят полированные шлифы и исследуют в сканирующем электронном микроскопе с энергодисперсионным анализом для идентификации кристаллических фаз и элементного состава (повышение содержания кальция/силикатов в зоне реакции).
Пористость и распределение пор: методики MIP (меркури-интрузия) или вакуумная порометрия позволяют количественно оценить изменение поровой структуры по слоям от поверхности к сердцевине.
Микротвердость и капиллярные тесты: измерение микротвердости по глубине и определение водопоглощения на срезах дают косвенные данные о степени упрочнения и закрытия капилляров.
Неразрушающие методы: электропроводность/удельное сопротивление и ультразвуковые тесты могут сигнализировать о зональности изменений и служат инструментом для оперативного контроля без разрушения конструкции.

Практический протокол: отобрать 3—5 кернов по зоне, подготовить шлифы, провести оптический осмотр и SEM/EDS при необходимости; составить отчёт с картой глубины проникновения и рекомендациями по дополнительной обработке в участках с недостаточной глубиной.

Типичные ошибки при применении и способы их предотвращения

Ошибки при работе с Пенетроном чаще всего связаны с подготовкой поверхности, режимом нанесения и условиями отверждения. Ниже — основные проблемы и практические меры предотвращения.

Недостаточная очистка поверхности. Ошибка: наличие пыли, масляных пятен или рыхлого слоя. Предотвращение: механическая очистка до плотного бетона, удаление масел и органики обезжириванием или пескоструйной обработкой.
Неправильная влажность поверхности. Ошибка: нанесение на полностью сухой или на фонтанирующую воду поверхность. Предотвращение: обеспечить состояние «влажный поверхность, без свободной воды» (SSD). Для активных течей применить предварительную заделку.
Нарушение пропорций и консистенции раствора. Ошибка: слишком жидкий или слишком густой раствор снижает проникновение и образование кристаллов. Предотвращение: строго соблюдать инструкцию по смешению, проверять расход и вязкость по контрольному образцу.
Пренебрежение режимом увлажнения и защиты. Ошибка: быстрая потеря влаги во время отверждения приводит к трещинам и снижению эффективности. Предотвращение: поддерживать влажность 24—72 часа, закрывать плёнкой или применять периодическое распыление воды.
Недостаточное количество слоёв и неправильный расход. Ошибка: нанесение одного тонкого слоя вместо требуемых слоёв. Предотвращение: соблюдать проектный расход, контролировать толщину и при необходимости наносить дополнительные слои после предварительного схватывания.
Отсутствие локального ремонта трещин и швов. Ошибка: покрытие поверх неотремонтированных трещин даёт кратковременный эффект. Предотвращение: сначала выполнить ремонт инъекциями или ремонтными растворами, затем обработать Пенетроном.
Работа при неблагоприятных климатических условиях. Ошибка: нанесение при отрицательных температурах или при сильной жаре/ветре. Предотвращение: планировать работы при температуре и влажности в пределах, указанных производителем, защищать зону от ветра и прямого солнца.

Контрольные меры: проводить пробный участок, фиксировать условия нанесения и расход, проверять результат водоплотным тестом. При системном соблюдении этих простых правил вероятность ошибок и необходимость повторных работ минимизируется.

Безопасность работ, хранение и утилизация материалов

Пенетрон проникающий — цементосодержащий сухой состав с минеральными и химическими добавками. Главные риски при работе связаны с пылью (раздражение дыхательных путей, глаз), щелочностью раствора (раздражение кожи) и попаданием в сточные воды. Организуйте мероприятия по охране труда и окружающей среды заранее.

Средства индивидуальной защиты: защитные очки, перчатки из нитрил/ламина, респиратор класса FFP2 при работе с пылью, защитная одежда, резиновая обувь при работе с раствором.
Вентиляция: в закрытых помещениях обеспечить принудительную или приточно-вытяжную вентиляцию.
Первая помощь: при попадании в глаза — промыть большим количеством воды и обратиться к врачу; при попадании на кожу — смыть водой; при вдыхании — вывести пострадавшего на свежий воздух.

Параметр	Рекомендуемое значение
Температура	+5…+35 °C (избегать заморозков и сильного нагрева)
Влажность	Сухое помещение, влагонепроницаемая подложка
Упаковка	Заводская, неповреждённая, на поддонах
Срок годности	Смотреть паспорт/этикетку производителя; типично — до 12 месяцев в оригинальной упаковке

Утилизация остатков и пустой тары должна соответствовать местным нормативам. Общие правила:

Излишки сухого порошка убирать как строительный отход; избегать выброса в ливнёвую сеть.
Растворные стоки нейтрализовать и не сливать в канализацию без согласования: высокий pH может требовать нейтрализации и утилизации как техн. сточные воды.
Пустую тару — утилизировать как строительную упаковку или передать на переработку при наличии соответствующих программ.

Перед началом работ ознакомьтесь с паспортом безопасности (MSDS) и техническим описанием конкретной партии состава.

Экономика применения: расчёт расхода и оценка стоимости работ

Оценка стоимости требует трёх составляющих: расход материалов по площади, стоимость материалов и трудозатраты на подготовку и нанесение. Точные значения расхода необходимо брать из технического паспорта производителя и корректировать с учётом состояния поверхности.

Формула расчёта количества материала: Расход = площадь × расход на 1 м² × число слоёв × коэффициент запаса (обычно 1,05—1,15).
Коэффициент поправки по состоянию: для ровной подготовленной поверхности — 1, для сильно пористой/неровной — 1,2—1,5.

Параметр	Значение
Площадь	100 м²
Расход производителя (на слой)	0,5 кг/м²
Число слоёв	2
Коэффициент запаса	1,1
Итого материал	110 кг

Дальше умножаете полученный объём на цену за кг и прибавляете стоимость доставки, подготовительных работ (ремонт трещин, очистка), аренды оборудования и оплату труда. Для оценки трудозатрат разделите работу на операции: подготовка поверхности (час/м²), нанесение (час/м²), время просушки между слоями. Нормы производительности зависят от способа нанесения (кисть/валик/распыление).

Учтите дополнительные расходы: удаление старых покрытий, ремонт деформационных швов, средства СИЗ, контроль качества.
Сравнивайте полную стоимость работ и ожидаемый срок службы; иногда более высокая первоначальная цена окупается меньшими затратами на ремонт в будущем.

Нормативы, сертификация и гарантийные обязательства

Ключевые документы для проверки соответствия продукта: технический паспорт, сертификаты соответствия, протоколы испытаний на водонепроницаемость и совместимость с бетоном, декларации о соответствии требованиям национальных нормативов. Конкретные названия нормативов и требуемые испытания зависят от типа объекта (жилой, гидротехнический, подземный) и от региональных правил.

Запрашивайте у поставщика: сертификат соответствия/сертификат качества, протоколы испытаний (проникновение, водонепроницаемость, коррозионная стойкость), инструкцию по применению и паспорт безопасности.
Сверяйте нормативы проекта: для конструкций из тяжёлого бетона могут быть требования по EN/ISO или национальным стандартам; уточняйте у проектировщика и инспекции.

Гарантия производителя обычно предоставляется при соблюдении условий применения, указанных в инструкции и акте приёмки работ; её параметры (срок, объём покрытия) фиксируются в договоре поставки/подряда.

При оформлении договора указывайте критерии приемки (контроль расхода, визуальный осмотр, испытания на отказ/проницаемость), обязательства по устранению дефектов и ответственность сторон. Не принимайте устные обещания — требуйте документацию и письменно оговаривайте гарантийные условия.

Обслуживание и ремонт гидроизолированных поверхностей

Плановое обслуживание уменьшает риск локальных повреждений и продлевает срок службы. Регулярно проверяйте гидроизолированную поверхность и элементы прилегающей конструкции (дренаж, деформационные швы).

Интервалы осмотров: после первого года — осмотр 1 раз в год; в первые месяцы — предрейсовые/послепогодные проверки; при событиях (затопление, осадка) — внеплановый осмотр.
Признаки необходимости ремонта: образование отвесов/механических повреждений, активные протечки, ухудшение дренажа, разрушение швов.

Последовательность локального ремонта:

Удалить рыхлые и отслоившиеся участки до плотного бетона.
Очистить и обеспылить, промыть поверхность при необходимости и дать просохнуть до рекомендуемой влажности.
Заполнить трещины и отверстия ремонтным раствором; при использовании Пенетрона применять рекомендованные пропорции и технологию упрочнения/ремонта.
Нанести восстановительный слой Пенетрона согласно инструкции: контроль расхода, число слоёв и время набора прочности.
Проверить герметичность после набора прочности и восстановить защитные/отделочные покрытия при необходимости.

Для активных протечек могут понадобиться ускоренные методы (инъектирование, установка временных заглушек) перед нанесением проникающей гидроизоляции. Документируйте все работы и результаты испытаний; это важно для гарантии и последующего мониторинга.
