Пенетрон Скрепа

Компания Пенетрон выпускает линейку материалов Скрепа для ремонта, восстановления и гидроизоляции зданий из бетона, кирпича, газобетона и пр.

Скрепа М500 Ремонтная (Пенетрон)

Скрепа М500 Ремонтная — это ремонтный раствор на основе портландцемента марки М500 с модифицирующими добавками.

Основные свойства: высокая прочность на сжатие после набора (соответствует классу М500), улучшенная адгезия к старому бетону, уменьшенная усадка и повышенная морозостойкость по сравнению с обычным цементным раствором. Упаковка — мешки 25 кг или крупные биг-бэги; срок хранения в сухих условиях обычно 6—12 месяцев.

Параметр	Типичное значение
Класс прочности	М500 (≈50 МПа через 28 суток)
Фракция заполнителя	0—2 мм (для тонкослойных ремонтов)
Время начального схватывания	30—90 мин (зависит от температуры и воды)
Рекомендуемая толщина слоя	1—50 мм (в несколько слоев при большей толщине)

Состав и принцип действия

Состав группы материалов М500 для ремонтных растворов включает портландцемент М500, мелкофракционный заполнитель, полимерные добавки и функциональные химические модификаторы. Компоненты распределяются по функциям: цемент обеспечивает матрицу и конечную прочность; заполнитель формирует объем и снижает усадку; полимеры повышают пластичность и адгезию; ускорители/замедлители корректируют время схватывания; микроволокна уменьшают риск трещинообразования.

• Портландцемент М500 — главный источник гидратационной реакции, даёт прочность при стандартном увлажнении и отверждении.
• Полимерные модификаторы (стирол-бутадиеновые латексы или водные дисперсии) улучшают сцепление с основанием и устойчивость к повторному увлажнению.
• Пластификаторы/суперпластификаторы позволяют снизить водоцементное отношение без потери удобоукладываемости.
• Химические ускорители — для быстрого набора прочности при ремонтах с минимальными простоем.

Принцип действия основан на гидратации цемента с последующим формированием кристаллической структуры, связанной полимерной матрицей. Благодаря модификации полимерами и пластификаторами улучшаются адгезия и трещиностойкость, а применение специальных сухих добавок контролирует усадку и повышает морозостойкость. Смеси М500 часто поставляются как сухие готовые композиции: вода добавляется на месте по рекомендованной воде-цементной норме, после чего раствор перемешивают до однородности.

Важно: использование добавок и время смешивания напрямую влияют на рабочее окно и конечные характеристики. Соблюдайте рекомендации производителя по дозировке воды и температурному режиму работы.

Области применения

Ремонтная серия на базе М500 применяется для локального восстановления повреждённых бетонных поверхностей, там, где требуется высокая прочность и долговечность ремонта при ограниченных объёмах работ. Типичные ситуации:

• восстановление отколов на лотках, ступенях и краях плит;
• латание выбоин и сколов в промышленных и коммерческих полах;
• ремонт оголённой арматуры с последующей защитой (в сочетании с антикоррозионными средствами);
• укрепление зон вокруг анкеров и проходных отверстий;
• ремонт элементов мостов, туннелей и парковочных конструкций при ограниченной толщине ремонта.

Практические рекомендации по применению Ремонтная серии:

Этап	Требование
Подготовка поверхности	Удалить слабый бетон, ржавчину; обеспылить и увлажнить основание без застойной воды.
Смешивание	Добавлять воду по инструкции; перемешивать до однородности; не разводить более рекомендованной нормы.
Нанесение	Укладывать шпателем или формой; при толщине >50 мм работать в слоях с армированием.
Уход	Поддерживать влажность первые 24—72 ч; предотвращать замерзание при отрицательных температурах.

Ограничения: не все составы подходят для погружения в воду или для высокохимически агрессивных сред — уточняйте спецификации для конкретной марки Ремонтная.

Скрепа М700 Ремонтная (Пенетрон)

Состав Скрепа М700 Ремонтная — готовая сухая смесь для оперативного восстановления и формирования бетонных, железобетонных и каменных поверхностей с классом прочности М700.

Состав ремонтной смеси базируется на портландцементе высокого раннего и конечного набора прочности, мелкофракционных инертных заполнителях, полимерных модификаторах и функциональных добавках. Компоненты подбирают так, чтобы обеспечить высокую прочность сцепления с основанием, допустимую пластичность для ручного и машинного нанесения и стойкость к агрессивным средам.

Компонент	Функция
Портландцемент (клинкер)	Матрица, основная прочность
Дисперсный минеральный наполнитель (песок, микросилика)	Регулировка реологии, плотность, уменьшение усадки
Полимерные добавки (латексы, С-полимеры)	Повышение адгезии, эластичности и водонепроницаемости
Пластификаторы / суперпластификаторы	Снижение водоцементного отношения при сохранении удобоукладываемости
Коррозионные ингибиторы, водоотталкивающие добавки	Защита арматуры и улучшение долговечности в агрессивной среде

Форма выпуска — мешки сухой смеси с указанием расхода воды на мешок и рекомендуемых режимов приготовления. Для соблюдения заявленных параметров важно точно выдерживать соотношение вода/смесь и соблюдать рекомендации по подготовке основания.

Физико‑механические характеристики

Класс маркировки М700 указывает на ориентировочную прочность при сжатии; соответствие свойств подтверждается лабораторными испытаниями при 28 сутках твердения. Основные контролируемые параметры — прочность на сжатие, прочность сцепления с основанием, модуль упругости, морозостойкость и водопоглощение.

Параметр	Ориентировочное значение
Прочность на сжатие (28 сут.)	~70 МПа (соответствует М700)
Адгезия к бетону	≥1,5—3,0 МПа (в зависимости от подготовки основания)
Плотность в сухом состоянии	~1800—2100 кг/м3
Морозостойкость	F100—F300 (по циклам, зависит от состава)
Водопоглощение	Низкое (зависит от полимерной модификации)

Области применения и типовые задачи

Скрепа М700 Ремонтная применяют там, где требуется высокая прочность и надежное сцепление: восстановление повреждённого бетона, локальное восстановление конструктивного сечения, формовка элементов и усиление поверхностного слоя. Она рассчитана на ручное и механизированное нанесение в зависимости от рецептуры.

• Ремонт плит, балок, ступеней: заделка выбоин, восстановление кромок и опорных зон с последующим шлифованием или формовкой.
• Восстановление защитного слоя арматуры: восстановление потерянного бетона вокруг арматуры после очистки и нанесения антикоррозийного покрытия.
• Наложение ремонтного слоя на фасадные и горизонтальные поверхности с последующей отделкой.
• Локальные заполнения в кладке и облицовочных работах при условии совместимости по прочности и теплопроводности.

Ограничения и практические нюансы:

• При восстановлении больших участков (>50 мм на слой) требуется многослойное нанесение с технологическими перерывами и соблюдением правил увлажнения/сушки. Для крупных утрат конструкции целесообразно рассматривать конструктивное восстановление, а не только ремонтную смесь.
• Перед нанесением поверхность должна быть очищена от раковин, слабых слоёв и коррозии; наличие цементной корки и масел снижает адгезию.
• Температурный интервал применения и требования к уходу по влажности и защите от замораживания указаны производителем; при низких температурах и агрессивной среде выбирайте составы с соответствующими модификациями.
• Не все формулы подходят для контакта с питьевой водой, для гидротехнических работ используйте специализированные составы с подтверждённой безопасностью.

Ремонт железобетонных конструкций

Оцените характер и глубину повреждений: отделившиеся участки бетона, коррозия арматуры, разводы от влаги и высолы. Для надежного ремонта требуется вывести дефект до прочного бетона с видимым зерном заполнителя и обеспечить очистку арматуры до металлического блеска или степени очищения, приемлемой для применяемого антикоррозионного состава.

• Подготовка поверхности: механическая обработка (отбойник, алмазная фреза) или пескоструйная очистка; удаление неустойчивых слоев и слабого цементного молочка.
• Обработка арматуры: удалить коррозионные продукты до прочного металла; при потерях сечения восстановить профиль сваркой/наплавкой или заменить участки; нанести ингибитор коррозии или цинковое покрытие по рекомендациям.
• Адгезия и связка: перед нанесением ремонтного состава поверхность обработать бетонной шпатлёвкой-слоем связывающего раствора или специализированным праймером; для «Скрепа М700 Ремонтная» и аналогичных высокопрочных ремонтных смесей предпочтительны полимермодифицированные связующие для повышения сцепления с основанием.

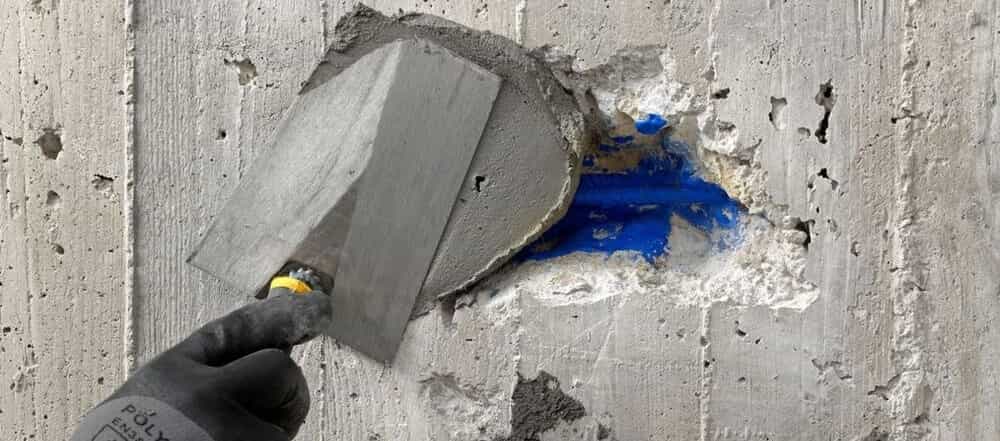

Нанесение

• Нанесение ремонтного состава: мелкие дефекты и чипсы заполняют «на один проход»; для участков большей толщины выполняют поэтапную насыпку/укладку — слои по 20—50 мм в зависимости от рабочего рецепта материала; толстые зачеканки формуют с армирующей сеткой или размещают опалубку и укладывают состав послойно с уплотнением.
• Контроль технологических условий: температура воздуха и основания должна соответствовать рекомендациям производителя; при температуре ниже +5 °C применяют противоморозные добавки и поддерживают температуру покрытия в процессе набора прочности.
• Уход и отверждение: влажное отверждение минимум 3—7 дней; полный набор прочности контролируют по данным производителя (обычно 28 суток для цементных составов). При быстром высыхании допускается применение пленкообразующих эмульсий или периодическое смачивание.

Нюансы и ограничения. Высокопрочные ремонтные составы (маркировки типа М700) по прочности значительно превосходят старый, низкомарочный бетон; при ремонте старых конструкций следует избегать чрезмерной жесткости заплат, которая может вызвать концентрации напряжений на границе разнородных материалов. В таких случаях применяют промежуточные полимерные прослойки или модифицированные цементные растворы с повышенной деформативностью.

Операция	Практические рекомендации
Удаление повреждённого бетона	До прочного зернистого слоя; не оставлять рыхлых участков; минимальная глубина удаления по видимому повреждению

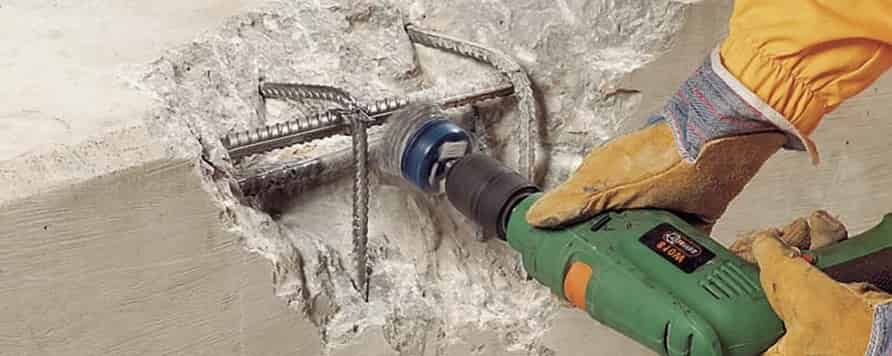

Очистка арматуры	Механическая очистка до блеска или по промышленному стандарту; при необходимости восстановление сечения
Выбор состава	Полимер‑модифицированные цементные ремонтные смеси для адгезии и пластичности; для структурных швов — эпоксидные вливания

Ремонт кирпичных и каменных кладок

При ремонте кладок первыми определяют причину разрушения: влагоперенос и соли, подвижки фундамента, механическое воздействие или неправильная цементация. Выбор ремонтной технологии и состава определяется прочностью и пористостью материалов кладки.

• Ремонт раствора в швах (репоинтинг): удалить старый раствор на глубину не менее 15—20 мм (или до звукового контура), очистить от пыли и свободных частиц, увлажнить основание перед укладкой нового раствора. Для исторических или мягких кирпичей применять известково‑цементные или чисто известковые растворы с прочностью, ниже прочности кирпича.
• Замена повреждённых кирпичей/камней: аккуратно выломать изделие, очистить соседние швы, подобрать заменитель по геометрии и водопоглощению; укладывать на тот же тип раствора, при необходимости установить анкеры из нержавеющей стали для улучшения сцепления с конструкцией.
• Сопоставление прочности: при применении «Ремонтной» марки материалов учитывать, что чрезмерно жесткий и малопористый ремонтный раствор приведёт к нарушению водного режима кладки и ускорит разрушение соседних элементов; ориентируйтесь на показатель прочности и водопоглощения исходной кладки.
• Работа с солями и влажностью: перед закрытием швов устранить источник влаги; при наличии высолов провести обработку щёлочной промывкой или солевыводящими средствами; при сильной засолённости потребуется система отведения влаги и, возможно, замена отдельных участков кладки.

Практические указания по исполнению:

1. Проверить геометрию шва и глубину разрушения; установить последовательность работ, чтобы не ослабить несущие элементы.
2. Подбирать виды раствора по рекомендациям по прочности и паропроницаемости; для наружных работ учитывать морозостойкость.
3. Выполнять швы послойно с хорошей трамбовкой и формовкой; обеспечить равномерное увлажнение в первые дни твердения.

Важно: при ремонте исторических кладок предпочтительны более мягкие, паропроницаемые растворы; применение высокопрочных цементных составов допустимо только после анализа влияния на всю конструкцию.

Методы нанесения и технологии ремонта

Выбор метода зависит от масштаба дефекта, доступа, требуемой скорости работ и функциональных требований к ремонту. Основные технологии: ручная укладка, напыление сухого/влажного раствора (штукатурка/грунтовка). Так же — инъецирование, формовка с опалубкой, восстановление с армированием, наружная обвязка/манжеты, устройство монолитной насадки или обоймы.

Метод	Применимость	Плюсы / минусы
Ручная укладка (мастерок)	Мелкие и средние локальные дефекты	Низкая стоимость; ограниченная производительность; высокая квалификация исполнителя
Штукатурные/пневматические напыления	Широкие поверхности и большие объемы	Быстро; требует оборудования; качество зависит от настройки и рецептуры
Инъецирование	Трещины, пустоты под плитами, восстановление сцепления	Высокая точность и прочность; требует подготовки и контроля расхода материала
Формовка/опалубка	Крупноразмерные утраты с восстановлением геометрии	Позволяет получить проектную форму; более трудоёмко и длительно

Критерии выбора метода: размер области ремонта, требуемая прочность, совместимость материалов с базовой конструкцией. Так же — условия эксплуатации (влажность, мороз), доступность оборудования и сроки работ. Для каждого метода требуется документированная последовательность работ и контроль качества. Применяется визуальный осмотр, измерение адгезии, испытание на сжатие/прочность по выборочным образцам.

Заделка трещин и инъецирование

Классифицируйте трещины по ширине и активности: микро‑трещины до 0,2—0,3 мм обычно не требуют инъектирования; трещины шире 0,3—0,5 мм или активно работающие под нагрузкой требуют вмешательства. Выбор инъектируемого материала определяется по влажности трещины и цели ремонта.

Материал инъекции	Применение	Особенности
Эпоксидные смолы	Структурное скрепление сухих трещин	Высокая прочность, низкая проницаемость; чувствительны к влажности; требуют контроля потока
Полиуретановые смолы	Герметизация активных протечек и влажных трещин	Расширяются при контакте с водой, образуют эластичный пеноподобный материал
Цементитные/микроцементные растворы	Заполнение пустот, восстановление объёмной прочности	Подходят для широких полостей; неэластичны, требуют предварительной фильтрации

• Подготовка: осмотреть трещину, очистить открытую поверхность. В случае необходимости выполнить фрезеровку канавки и установить инъекционные фитинги через 150—300 мм в зависимости от длины и характера дефекта.
• Методика инъекции: применяют декомпрессионную заливку снизу вверх для обеспечения заполнения. Контролируют давление и расход, не превышая рекомендованных давлений для материала и конструкции.
• Контроль качества: фиксировать объём введённого материала, давление, время отверждения. По окончании удалить фитинги и восстановить поверхность шлифовкой или зачеканкой.

Предосторожности. Для эпоксидных инъекций важно отсутствие влаги в трещине и обеспечение температуры, обеспечивающей заданное время гелеобразования. Полиуретаны допускают работу в условиях влаги, но дают эластичный уплотняющий материал и не восстанавливают конструктивную прочность. Всегда проверяйте совместимость выбранной системы инъекции с основным материалом. Рассчитывайте дозы и давление с учётом возможной гидравлической разгерметизации смежных пустот.

Ремонт крупноразмерных участков и формовка конструкций

При ремонте больших участков важна последовательность: оценка состояния, удаление поврежденного материала до прочного основания, подготовка арматуры и обеспечение сцепления с существующей конструкцией. Для участков с глубиной превышающей типичную рабочую толщину ремонтных составов применяют формовку и дополнительное армирование.

• Подготовка: удалить неплотный бетон/раствор механически, очистить до оголённой арматуры, удалить коррозионные продукты; поверхность обеспылить и увлажнить, но не оставлять луж.
• Армирование и анкеровка: в крупных очагах устанавливают сетку или арматурные стержни с приваркой/анкеровкой в имеющуюся конструкцию; места сопряжения закрывают связующим слоем.
• Формовка: использовать жёсткую опалубку с герметичными стыками; предусмотреть деформационные швы и технологические люки для уплотнения состава.
• Нанесение: работать слоями; для толстых восстановлений выполнять послойную подачу с уплотнением и выравниванием; при невозможности послойного уплотнения рассмотреть метод торкретирования (пневмонабрызг).
• Уплотнение и отделка: ручное или механическое трамбование, виброуплотнение для удаления пустот; формование по шаблону и окончательная шлифовка после достижения пластичности.
• Уход: обеспечить влажное твердение не менее 3—7 дней, защиту от быстрого высыхания, заморозков и прямого солнца.

Ситуация	Рекомендация
Толщина слоя до 20—50 мм	Наносить слоями без опалубки, обязательное уплотнение
Толщина более 50 мм или потеря объёма	Использовать опалубку, армирование и последовательную укладку
Вертикальные/потолочные поверхности	Рассмотреть торкретирование или послойное нанесение с анкеровкой

Ограничения: контролировать температурный режим при укладке, избегать нанесения слишком толстых непрогретых слоёв без армирования, учитывать совместимость состава со старым бетоном и химические требования к защите арматуры.
